1、在电网中使用静态无功发生器SVG（静态无功生成器、有源功率因数补偿器）、主动电源滤波器APF（高次谐波滤波器）时，为检测电流，一般采用电流互感器对电网电流进行检测；

2、电流检测时互感器的位置及互感器与有源器件之间的连接极性至关重要，否则会出现补偿、滤波错误；

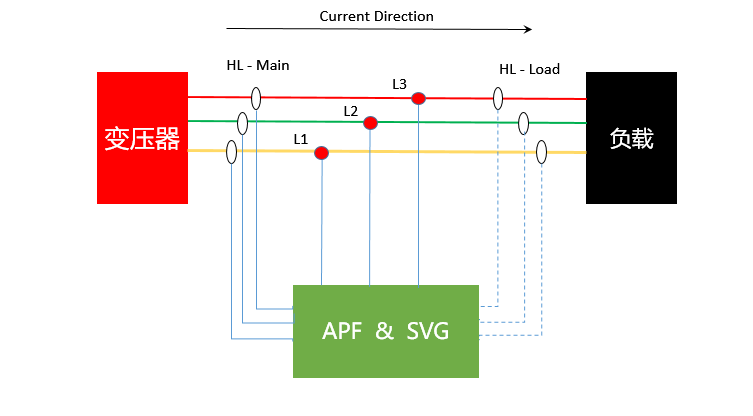

3、图1 描述了互感器位置，在设置有源器件（SVG、APF）运行参数时至关重要。HL-Main 表示互感器在电源（变压器次级）侧；HL-Load 表示互感器在负载侧；L1，L2，L3,L-A，B，C相母线节点；APF & SVG - 有源滤波器 & 有源无功功率补偿器；

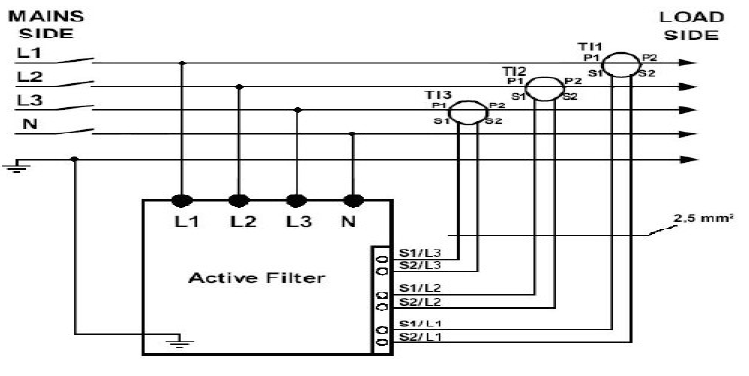

4、图2 描述互感器与有源器件连接极性说明；5、2.mm2表示，线径确保互感器LI,L2,L3三相采集精度；

图 1 互感器位置

图 2 互感器极性,

公式 P=1.732UI*0.8

比如当一次电压为35KV时，那么3150KVA的变压器的一次额定电流为：I=S/(1.732*U*0.8)=3150/(1.732*35*0.8)=65A，考虑到短路电流的冲击，所以一次侧配100/5的电流互感器就行了，以此类推自己算算就行了。
