第一类：无源补偿系统：

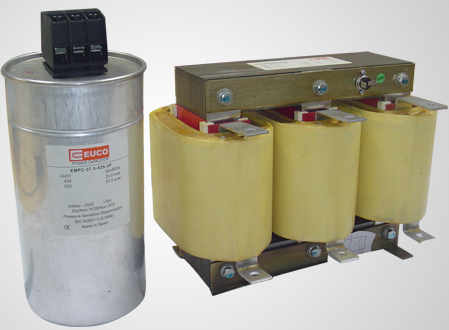

产品一：低压无源滤波补偿组件 EVC

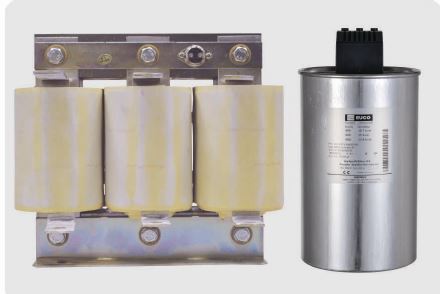

产品二：EVP滤波补偿组件
产品三：补偿控制仪

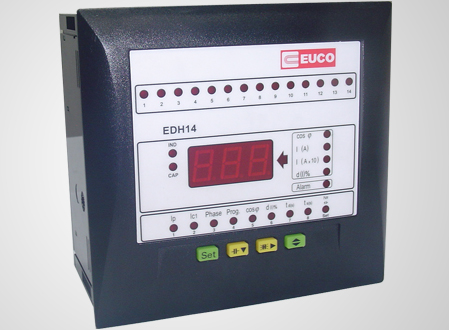

型号1、EDH14补偿控制仪
产品名称：EDH14补偿控制仪
产品特点：
● R、M、S.测量：控制器会自动测量系统需要的无功功率，并会根据设定数据连接或者断开可用的电容器组。
● 3到14个输出继电器的控制。
● 三个七段数值LED显示屏。
● 自动频率设定（50Hz或 60Hz）。
● 无负载对参数进行编程。
● 4象限、三相控制器（可通过内部跳线选择单相模式）
● 键盘设置操作（4个按键）。
● 电流谐波失真和功率因数校正错误时报警输出。若需要，也可取消报警输出。
● RS232/RS485可编程监控接口。
● 系统电压可选择国内标准400V或欧美标准230V。

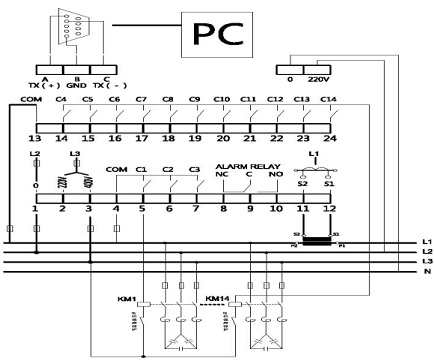

标准应用场景：

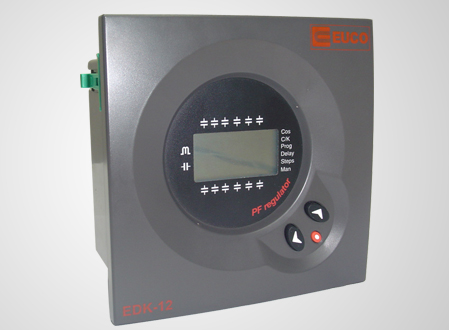

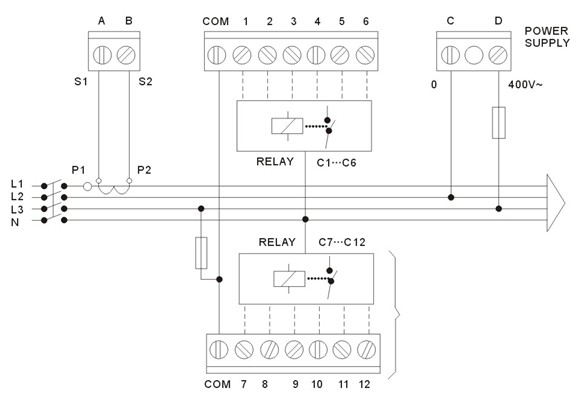

型号2、EDK-12 ADV补偿控制仪
产品名称：EDK-12 ADV补偿控制仪
产品特点：
● EDK是高效、快速及使用便利的新一代的高科技功率因数控制仪，此控制仪采用FFT算法来计算有功和无功电流的基本谐波因子，因而即使在电流波形被高次谐波干扰而失真的情况下，控制仪也能保证测量和控制的高精度
● 6到12步
● FCP系统(快速计算机程序)，使ON/OFF操作次数最少
● 采用RMS电压和电流值计算功率因数
● 面板尺寸144x144mm(开孔尺寸138.5x138.5mm)
● 单屏显示
● 已连接级数显示
● 全数字设置及处理
● 运行过程中可设置参数
标准应用：

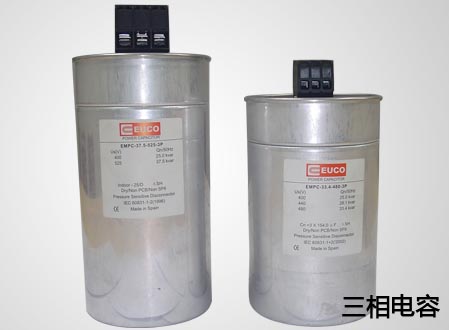

产品四：低压滤波补偿电容
产品五：低压滤波电抗器

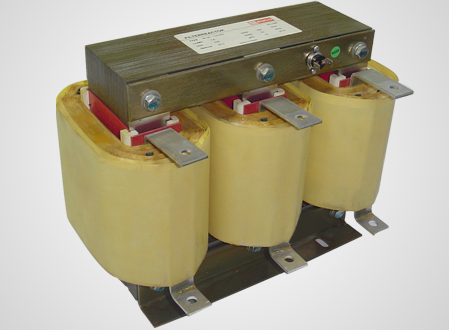

型号1、低压滤波电抗器

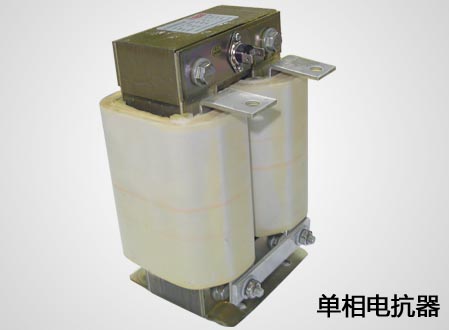

型号2、单相电抗器
产品六：可控硅模块ECTB、KATAK系列

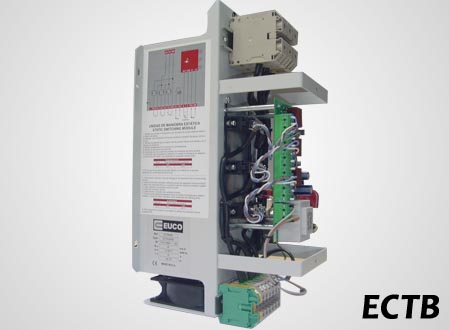

型号1、可控硅模块ECTB系列

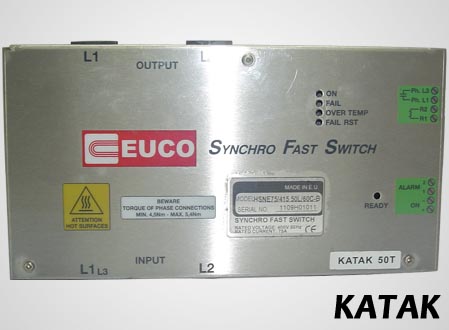

型号2、可控硅模块KATAK系列
第二类：有源滤波及ESVG系统
产品一：ESVG系列静止无功补偿系统
产品名称：ESVG系列静止无功补偿系统
产品特点：
● ESVG系列为欧高新推出的高效混合无功补偿系统。
● 其中SVG部分采用有源滤波模块进行感性/容性动态无功补偿，滤波电容器+滤波电抗器采用晶闸管或复合开关投切。
● SVG部分及TSLC回路采用综合控制系统控制投切。如SVG模块发生故障，TSLC部分可以独立运行。
类别 | 单位 | ESVG系列（Kvar） |
210 | 260 | 310 | 360 | 410 |
LC无功补偿参数 |
补偿模式 |
| 三相共补 |
电容器额定电压 | VAC | 480 |
电抗率 |
| 7%(14%可订制) |
投切开关 |
| 复合开关 |
SVG模块参数 |
|
|
工作电压 | VAC | 400±15% |
电网频率 | Hz | 50±10% |
连接方式 |
| 三相四线 |
单模块补偿容量 | Kvar | 35 |
瞬时响应时间 | ms | <1 |
补偿范围 |
| 容性感性无功连续动态跟踪补偿 |
滤波范围 |
| 3、5、7、9、11、13次 |
开关频率 | Hz | 20K |
噪声 | dB | <60 |
通讯接口 |
| RS485 |
通讯协议 |
| Modbus协议 |
SVG模块尺寸 |
| 500*650*290（宽*深*高） |
模块净重 | kg | 60 |
颜色 |
| RAL7036 (铂灰色) |
工作温度 | ℃ | +0~+50 |
相对湿度 | % | <95，无凝露 |
运行高度 | m | <2000 |
测量显示 |
显示功能 |
| 7英寸彩色触控屏 |
显示内容 |
| 显示电压，电流的有效值，电流总谐波畸变率THD(I)和电压总谐波畸变率THD(U)的百分比。有功功率，无功功率，视在功率，功率因数，欠压报警，过压报警，缺相报警，过流报警，温度报警，历史记录等。 |
参考标准 |
谐波参考标准 |
| EN61000-3-4、IEEE519-1992 |
设计参考标准 |
| EN60146 |
安全标准 |
| EN50178 |
电磁兼容性 |
| EN55011，EN50081-2，EN61000-4-2，EN61000-4-6，EN61000-4-3，EN61000-4-4，EN61000-4-5，EN61000-6-2 |
补偿容量 | 型号 | SVG | 25Kvar LC组件数 | 50Kvar LC组件数 | 尺寸 |
（Kvar） | 模块数 | mm |
160 | ESVG10-4W5-260-400 | ×1 | ×1 | ×2 | 1000× 1000× 2200 |
210 | ESVG10-4W5-260-400 | ×1 | ×1 | ×3 |
260 | ESVG10-4W5-260-400 | ×1 | ×1 | ×4 |
310 | ESVG10-4W5-310-400 | ×1 | ×1 | ×5 |
360 | ESVG10-4W5-360-400 | ×1 | ×1 | ×6 |
410 | ESVG10-4W5-410-400 | ×1 | ×1 | ×7 |
460 | ESVG10-4W5-410-400 | ×1 | ×1 | ×8 | 2面柜 |
| … |
|
|
|
|
710 | ESVG10-4W5-410-400 | ×1 | ×1 | ×13 | 2面柜 |
760 | ESVG10-4W5-410-400 | ×1 | ×1 | ×14 |

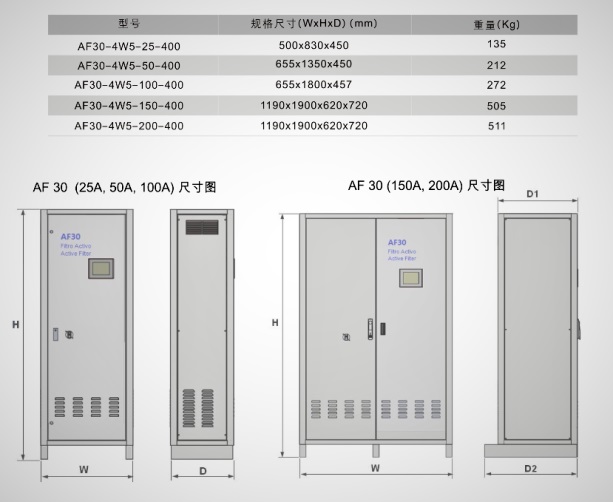

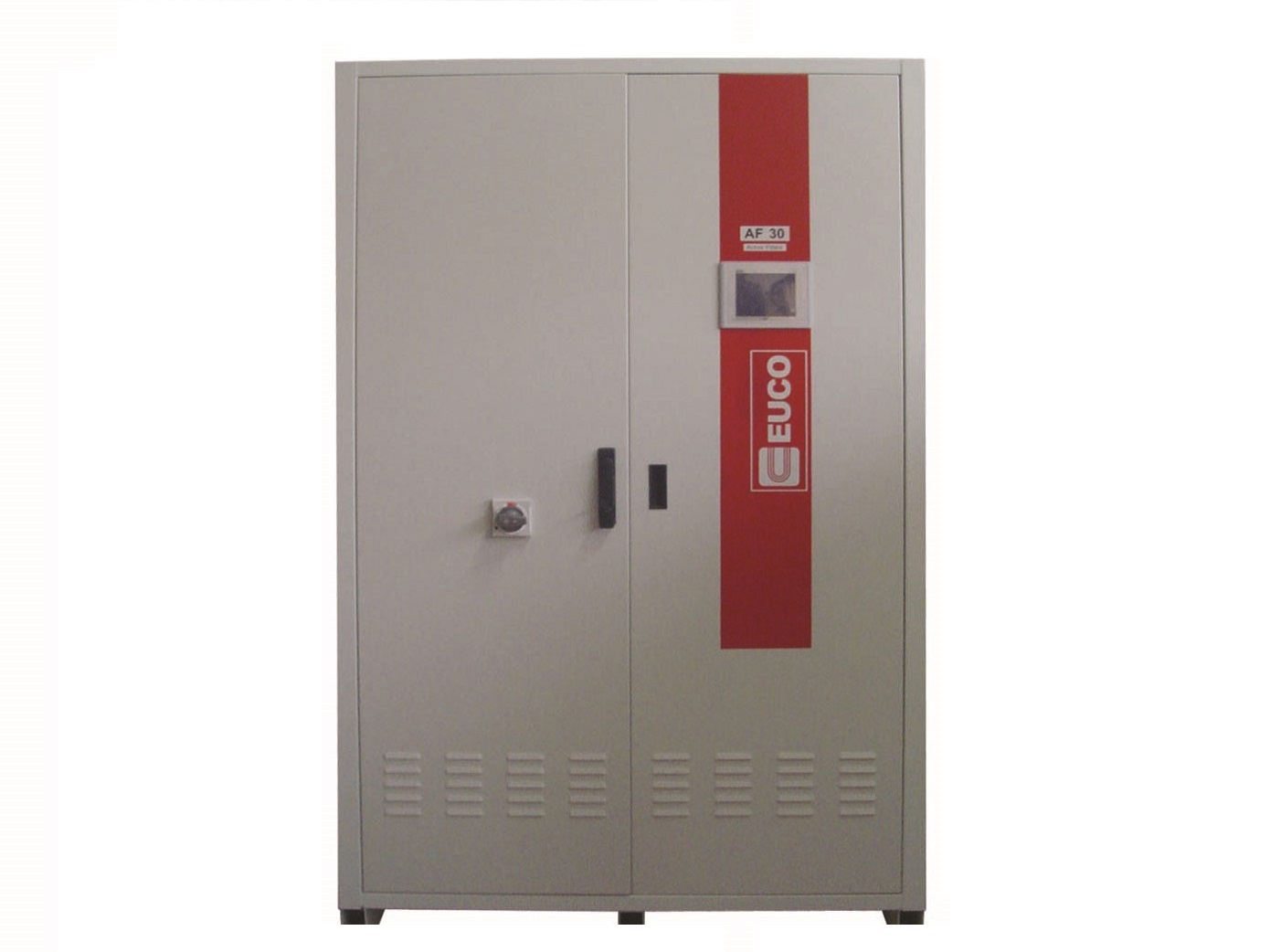

产品名称：AF20/30系列有源滤波器
产品特点：
● 不仅能补偿各次谐波，还可抑制闪变、补偿无功，有一机多能的特点；
● 滤波特性不受系统阻抗的影响，可消除与系统阻抗发生谐振的危险；

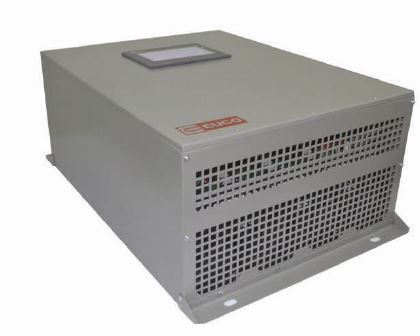

产品三：AF40/50系列有源滤波器
产品名称：AF40-4W5系列有源滤波器功率因数补偿器
产品特点：
● 欧高AF40-4W5系列有源滤波器(AF40-4W5-50-400、AF40-4W5-100-400、AF40-4W5-150-400、AF40-4W5-200-400等）是采用欧高全新推出的AF50模块化APF系统组装成的整套产品。AF50模块化APF系统既可以按照客户要求组合成AF40系列产品，也可以单独供给客户集成或现场安装，除具备稳定的谐波滤除功能外，还可以进行无功补偿、平衡相位等功能。可以根据客户需求设置需要进行滤除谐波的次数，设置补偿谐波还是无功或者两者同时补偿。
● 可广泛应用在工业上大容量非线性负载如：整流器、变频器、大型UPS、中频炉、电弧炉等；商业建筑领域如：荧光灯、电脑、UPS、电梯、变频空调等；医疗、银行、各类数据中心、指挥控制中心等。这些场合的非线性负载产生的谐波会严重污染电网，干扰甚至损坏精密仪器。
● 欧高电气AF40-4W5系列有源滤波器优势说明
* 关键元器件全部采用市场上知名品牌产品，保证质量。 IGBT采用进口三英飞凌（或三菱）的IGBT、美国TI公司DSP。
* 控制算法与软件历经十余年的积累改进，成熟稳定可靠性高。
* 可实时动态滤除2~51 特征次谐波，也可以选择的滤除存在的典型性特征谐波。
* 快速的响应时间。利用软件和硬件的完美结合，快速的 PWM 技术驱动 IGBT，响应时间<1 毫秒,在100%的阶跃负载下从检测到形成稳定补偿的总时间低于40毫秒。
* 开关频率。采用 20KHz开关频率，完美迅速消除谐波，降低机器的开关损耗，提高了电磁兼容能力。
* 高精度的电流互感器。标配开口式，高精度，一般为 0.2 或 0.5级电流互感器。安装方便，不需要拆卸铜排，就可以直接将互感器插入；对于信号的采集，实现闭环控制。
* 拥有大屏幕，功能齐全，操作简单方便。可实时显示数据与曲线，可提供完整的现场信息如：负载电流大小及波形图，与各次谐波含量柱 状图，补偿后的电网电流波形图及各次谐波含量柱状图等等。
* 模块化柜体结构，紧凑合理，电缆可从装置柜体顶部或底部进入，安装灵活。
* 完美解决了有源滤波器的散热问题和噪音控制。针对有源滤波器最难解决的发热和噪音两大难题，我们通过 10多年的积累，通过材料、工艺两 方面的改进，发热及噪音控制达到国际先进水平。
* 完整有效的各类保护措施，确保正常工作和异常工况下，都不会对供配电系统及系统内其他设备造成任何影响。包括各类保护功能（过载、过压、过流等），通过硬件提高了保护的速度，提高了保护的可靠性。内置高频电感-电容回路确保 APF 自身高频载波不会回馈电网。可根据负荷变化，自动合理限制补偿电流，过载后机器稳定输出100%额定容量。
* 扩展性能好，可多台APF并联应用。可通过并联扩展容量，最大 1200A每个有源滤波器都配置了开启和关闭回路；可 以独立的投入和退出系统，并不影响其他的并联设备正常工作，使用和状态，即使某个扩展单元出现故障，也不影响其它设备的正常使用。
* 成熟的应用。包括国内轨道交通（深圳地铁）、中国移动深圳分公司、深圳宝安国际机场 T3航 站楼等项目的成熟应用。
* 其中AF50有源滤波器已经通过国家电控配电设备质量监督检验中心的型式试验。
每相额定电流（A） | 中性线额定电流（A） | 颜色 | 防护 等级 | 重量 （Kg） | 型号 400V/50Hz | 尺寸（mm） 宽×深×高 |
AF40-4W5（三相四线） |
50 | 150 | RAL9001或RAL7032 | IP20 | 60 | AF40-4W5-50-400 | 450×650×290 |
100 | 300 | RAL9001或RAL7032 | IP20 | 420 | AF40-4W5-100-400 | 800×800×2200 |
150 | 450 | RAL9001或RAL7032 | IP20 | 480 | AF40-4W5-150-400 | 800×800×2200 |
200 | 600 | RAL9001或RAL7032 | IP20 | 540 | AF40-4W5-200-400 | 800×800×2200 |
第三类： 高压电容及滤波系统

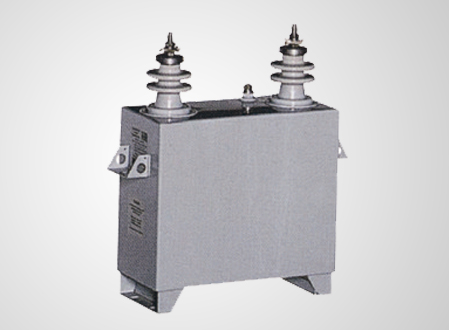

产品一：单相高压电容

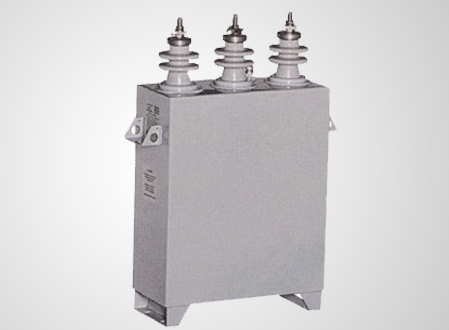

产品二：三相高压电容
产品三：高压限流电抗器
